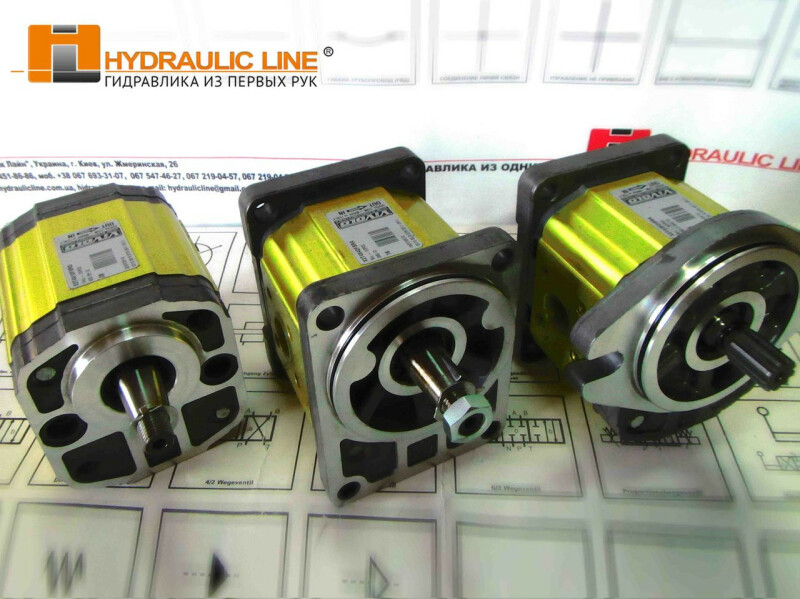

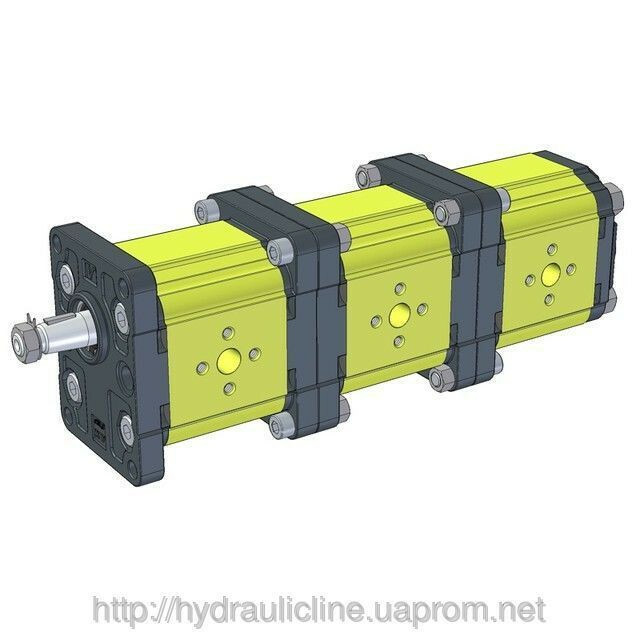

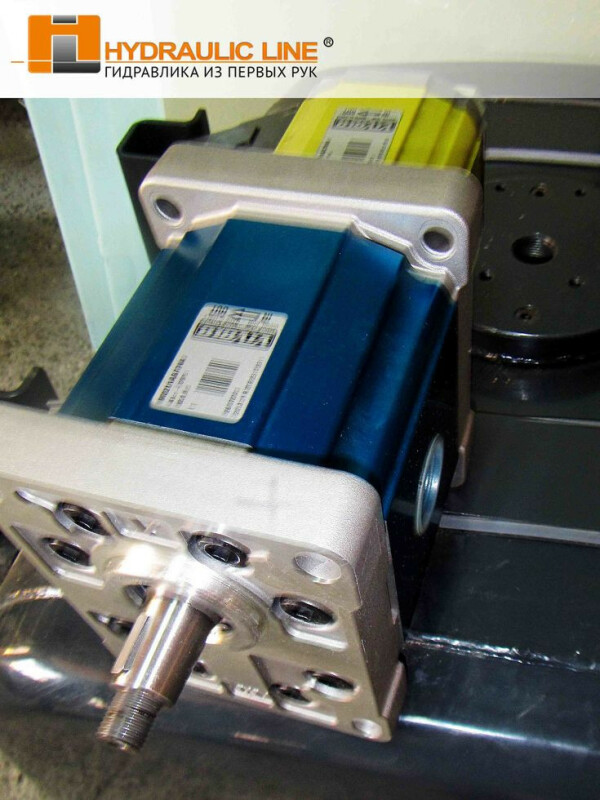

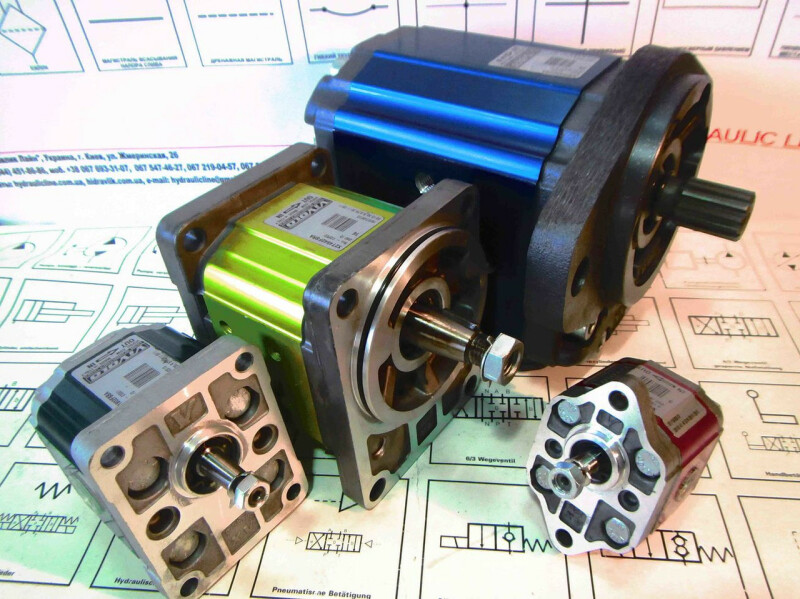

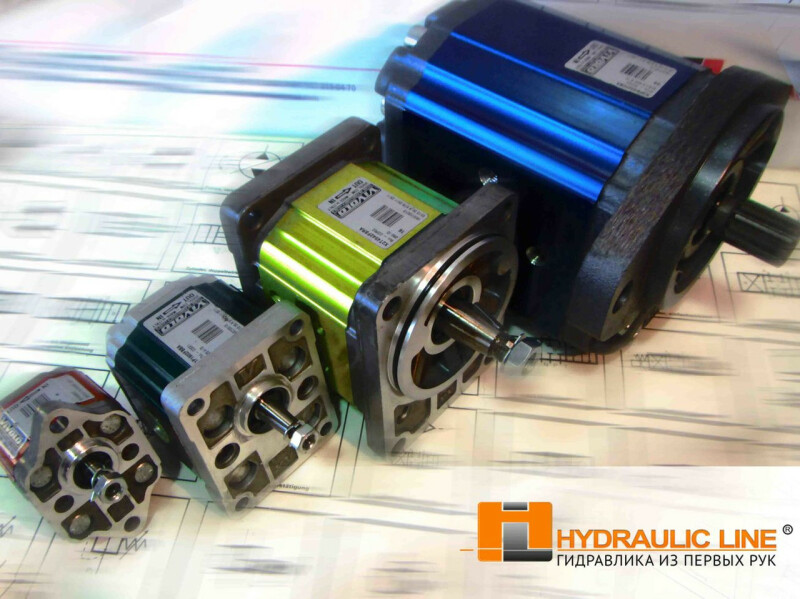

Гидронасосы шестеренные -одно,двух и трехсекционные, Шестеренные насосы с алюминиевым блоком для силовых гидравлических систем. «0» серия: от 0,16 до 2,28 куб.см, давление до 280Бар, вращение до 9000 об./мин.«1» серия: от 0,91 до 9,88 куб.см, давление до 300Бар, вращение до 6000 об./мин.«2» серия: от 4,2 до 39,6 куб. см, давление до 300Бар, вращение до 3500 об./мин.«3» серия: от 14,89 до 86,87куб.см, давление до 320Бар, вращение до 3000 об./мин.Стандартное исполнение (складская программа) с «европейским» коническим валом 1:8 и резьбовыми портами: -насосы «2» серии (6, 9, 11, 14, 19, 22, 26 куб.см), диаметр «пилота» (центрирующего фланца) 36,5мм-насосы «3» серии (32,38,43,75куб.с Гидронасосы Насос является источником энергии гидравлических приводов и представляет собой преобразователь подведенной к нему энергии в энергию движущейся жидкости. Сам насос приводится в действие либо электрическим двигателем, либо двигателем другого типа, например, двигателем внутреннего сгорания (в автомобильной, сельскохозяйственной и т.п. технике).
Насосы 1P представляют собой насосы фиксированной производительности с шестернями внешнего зацепления с компенсацией осевого зазора

Насосы GP представляют собой насосы фиксированной производительности с шестернями внешнего зацепления с компенсацией осевого зазора

Шестеренные гидронасосы серии ALP4 являются нерегулируемыми насосами с большим расходом: от 124 до 285 л/мин. Данная серия является продолжением "линейки" насосов GP и формирует их четвертую группу. Высококачественные насосы из алюминия доступны в различных исполнениях, нереверсивные и реверсивные.

Насосы весьма компактные, что позволяет их применять в переносном оборудовании. Микронасосы 0,25 и 0,5 состоят из пары шестерён, поддерживаемых двумя алюминиевыми втулками, корпус, присоединительный фланец и крышку.

Насосы IGP представляют собой насосы объемного действия с шестернями внутреннего зацепления и поставляются в пяти типоразмерах, каждый из которых подразделяется по производительности

Гидронасосы DFP представляют собой насосы фиксированной производительности, выпускаемые в четырех типоразмерах, каждый из которых имеет пять различных номинальных показателей производительности. Насосы выпускаются как с одним рабочим узлом, так и с двойным рабочим узлом.

Насосы серии S6CV являются регулируемыми аксиально-поршневыми машинами с наклонной планшайбой и предназначены для гидростатических трансмиссий и гидросистем с высоким давлением.

Насосы PVD представляют собой насосы регулируемой производительности с механической стабилизацией давления

Насосы PVE представляют собой пластинчатые насосы регулируемой производительности, оборудованные регулятором давления

Насосы PVA представляют собой насосы регулируемой производительности с регулируемой гидравлической стабилизацией давления

Насосы VPPM представляют собой аксиально-поршневые насосы регулируемой производительности с гидравлически регулируемой наклонной шайбой и пригодные для использования с разомкнутыми контурами.

Насосы VPPL представляют собой аксиально-поршневые насосы регулируемой производительности с наклонной шайбой и пригодные для работы в контурах с низким и средним давлением

Гидронасосы серии H1С являются нерегулируемыми аксиально-поршневыми насосами с наклонным блоком цилиндров и предназначены для применения в замкнутых и незамкнутых гидравлических системах. Надежная конструкция позволяет насосам и моторам серии H1С обеспечивать рабочее давление до 350 бар (5100 psi), а пиковое - до 450 бар (6500 psi).


Насосы серии H1V являются регулируемыми аксиально-поршневыми насосами с наклонным блоком цилиндров и предназначены для применения в незамкнутых гидравлических системах. Надежная конструкция, оснащенная сферическим отшлифованным распределителем и высококачественные детали, позволяют насосам серии H1V обеспечивать рабочее давление до 350 бар (5100 psi), а пиковое - до 450 бар (6500 psi).

Ручной насос служит дополнительным источником давления для гидравлической системы, независящим от внешнего питания. Данный насос применяется В простых системах: подъемники, ручные прессы, домкраты; или в качестве аварийного привода при выходе из строя основной мотор-насосной группы или перебоях в питании приводного электродвигателя.

Винтовые насосы находят применение в следующих системах: контуры фильтрации и охлаждения в насосных агрегатах, заправочные фильтровальные мобильные и стационарные станции, системы подачи смазки, а также в качестве основного насоса гидравлических систем подъемного оборудования, термопластавтоматов, некоторых видов прессов.

Фланцы и прочие аксессуары для гидронасосв
Полезная информация В ассортименте продукции ООО «Гидравлик Лайн» отдельным разделом представлены гидравлические насосы объемного действия для незамкнутых систем. Почти все основные модели представленных насосов всех типов и с различными величинами рабочих объемов имеются в наличии на складе в г.Киеве. Это помогает ООО «Гидравлик Лайн» решать определенные задачи при производстве гидравлических агрегатов, а также удовлетворять запросы производителей различного технологического оборудования при комплектации изделия и конечных потребителей при заказе запасных частей. Применение гидравлических двигателей (гидронасосов) Насос является силовой установкой для гидравлических приводов и трансформирует механическую энергию электродвигателя, в большинстве случаев, (крутящий момент, частоту вращения) в энергию масла (объемный расход, давление). В автомобильной, сельскохозяйственной и т.п. технике насос может вращаться за счет двигателя внутреннего сгорания через редуктор отбора мощности. Насосы объемного действия, которые предлагает ООО "Пневмакс" по принципу действия можно разделить на три большие группы: зубчатые; аксиально-поршневые; пластинчатые. Шестеренный с внешнем зацеплением Достоинства

→ Малый вес
→ Простая конструкция
→ Взаимозаменяемость
→ Большой диапазон вязкости
→ Хорошая всасывающая способность
→ Широкий диапазон расходов
→ Низкая стоимость
→ Наличие на складе
→ Простое комбинирование насосов

Недостатки

→ Максимальное давление (230 бар)
→ Ограниченный расход
→ Шум
→ Невысокий КПД
→ Нерегулируемый
→ Чувствителен к загрязнению Шестеренный с внутренним зацеплением Достоинства

→ Низкий уровень шума
→ Сниженные пульсации потока
→ Более высокое давление по сравнению с насосами с внешним зацеплением
→ Высокий КПД
+ все достоинства насоса с внешнем зацеплением, кроме стоимости

Недостатки

Стоимость выше по сравнению с насосами с внешним зацеплением, так как конструкция более сложная Зубчатые насосы по конструктивному исполнению делятся на шестеренные, винтовые и героторные (от слов «генерирующий ротор»). Шестеренный насос относится к наиболее простым по конструкции насосам. Достоинства

→ Высокое давление
→ Большие расходы
→ Высокий КПД
→ Различные регуляторы
→ Фиксированные или регулируемый рабочий объем
→ Компактность
→ Легко компонуется с другими насосами

Регуляторы: - давления - расхода - мощности - пропорциональные Аксиально-поршневые гидронасосы В аксиально-поршневых насосах в качестве вытеснителей масла применяются поршни, которые, благодаря вращению роторной группы, совершают возвратно-поступательные движения и обеспечивают подачу жидкости. Пластинчатые нерегулируемые гидронасосы Достоинства:

→ Простая конструкция
→ Малая стоимость
→ Высокий КПД

Недостатки:

→ Пластины прижимаются за счет центробежной силы
→ Во всасывающей полости на вал действуют радиальные нагрузки
→ Низкое давление Пластинчатые регулируемые гидронасосы Отличия от нерегулируемых

Позволяют вручную настраивать расход, согласно потреблению в системе Рабочее давление и КПД ниже Большую группу составляют пластинчатые (или лопастные, шиберные) насосы. Такое название связано с наличие пластин, устанавливаемых в роторной группе насоса. Пластины (шиберы) при вращении вытесняют масло в напорную магистраль. К данной группе относятся пластинчатые насосы нерегулируемые и с регуляторами расхода и давления. Под кратностью понимается количество раз выдачи рабочего объема насоса в систему за один оборот вала. Характеристики Компания Пневмакс имеет в наличии на складе и предлагает под заказ: - шестеренные насосы внешнего зацепления с рабочим объемом до 200см3, - насосы внутреннего зацепления с рабочим объемом до 250 см3, - пластинчатые регулируемые и нерегулируемые насосы с рабочим объемом до 200 см3, - аксиально-поршневые насосы постоянной производительности и регулируемые с рабочим объемом до 226 см3, - винтовые насосы, которые позволяют обеспечивать большие расходы, до 3200 л/мин при относительно небольших давления, до 40 бар, - а также ручной насос PM09 с корпусом. Максимальное рабочее давление для всех типов насосов лежит в пределах от 150 до 350 бар, пиковое – до 450 бар При выборе типа гидронасоса следует учитывать определенные параметры привода: вид рабочей жидкости (масла), необходимый диапазон рабочего давления, диапазон частот вращения, температуру рабочей жидкости , вязкость масла и его диапазон изменения в зависимости от температуры, удобство монтажа (установка, подключение трубопроводов, ремонт, замена и т.п.), требуемый срок службы или показатель надежности, допустимый уровень шума при работе установки, ремонтопригодность и наличие службы механиков-ремонтников на предприятии, имеющих опыт обслуживания данного вида гидромашин, коммерческие составляющие: цена и срок поставки и изготовления. Все типы насосов работают по принципу всасывания масла и гидробака (или из возвратной магистрали) и вытеснения рабочей жидкости в гидросистему.
