Гідравлік Лайн

Гидравлические клапаны



Информация по наличию продукции и актуальные цены на сайте

Регулирующие клапанные гидроаппараты





Размер
Макс. расход, л/мин
Глава


Контроль давления


SP-CART
картриджные завертывающиеся
G 1/2" - M33X1,5"
2,5 - 75



ARE
переливные - прямое управ.
G 1/4", G 1/2"
40 - 75



ARAM
переливные
G 3/4", G 1 1/4"
350 - 500



AGAM
переливные - плиточный монтаж
10, 20, 32
200 - 600



AGIR
редукционные - плиточный монтаж
10, 20, 32
160 - 400



AGIS
последовательности - плиточный монтаж
10, 20, 32
200 - 600



REM
переливные с фланцем SAE
SAE 3/4" - 1 1/4"
200 - 600






Дроссели и регуляторы расхода


QV-06
прямого действия - плиточный монтаж
06
24



QV-10
пилотное управление - плиточный монтаж
10, 20
65 - 180



AQFR
дросселирующие - в линии
G 3/8" - G 1 1/4"
30 - 250






Обратные клапаны


DB,DR
прямого действия - патронные
G 1/4" - G 1/2"
25 - 95



ADR
прямого действия - в линии
G 1/4" - G 1 1/4"
40 - 500



ADRL
пилотное управление - в линии
G 3/8" - G 1 1/4"
30 - 300



AGRL, AGRLE
пилотное управление - плиточный монтаж
10, 20, 32
160 - 500





Примечание:

Наличие символа (*) после номера главы означает, что она на русском языке. В противном случае - на английском.

Кликните на номер главы, чтобы открыть её содержимое. Для этого необходимо, чтобы на Вашем компьютере была установлена программа, позволяющая просматривать PDF файлы , "Acrobat Reader" или "Adobe Reader" не ниже версии 6.0. В случае более ранней версии Вам необходимо каждый раз разрешать Internet Explorer показывать активное содержимое страницы, нажав правой кнопкой на предупреждение о блокирововке активного содержимого.

Гидравлические клапана (гидроклапана)










Модульная гидроаппаратура





Размер
Макс. расход, л/мин
Глава


Гидравлические клапаны давления


HMP
переливной - прямого действия
06
35



HM,KM
переливной - пилотное управление
06, 10
60 - 120



HS, KS
последовательности - пилотное управление
06, 10
40 - 80



HG, KG
редукционные - 3 канала
06, 10
50 - 100



JPG-2, JPG-3
редукционные - 2 канала
16, 25
250 - 300



HC, KC, JPC
компенсаторные
06, 10, 16
50 - 200






Гидравлические клапаны расхода


HQ, KQ
дросселирующие
06, 10
80 - 160



JPQ-2, JPQ-3

16, 25
200 - 300



DHQ, DKQ
клапаны быстро/медленно
06, 10
24






Гидравлические обратные клапаны


HR, KR
прямого действия /

пилотное управление
06, 10
60 - 120



JPR-2, JPR-3

16, 25
200 - 300







Примечание:

Наличие символа (*) после номера главы означает, что она на русском языке. В противном случае - на английском.

Кликните на номер главы, чтобы открыть её содержимое. Для этого необходимо, чтобы на Вашем компьютере была установлена программа, позволяющая просматривать PDF файлы , "Acrobat Reader" или "Adobe Reader" не ниже версии 6.0. В случае более ранней версии Вам необходимо каждый раз разрешать Internet Explorer показывать активное содержимое страницы, нажав правой кнопкой на предупреждение о блокирововке активного содержимого.







Модульный монтаж


Модульная гидроаппаратура




Монтажные плиты

















Картриджная аппаратура





Размер
Макс. расход при перепаде давления = 6 бар, л/мин
Глава


Картриджные гидравлические клапаны


LI
Общая информация




LIM, LIR, LIC
управление давлением
16, 25, 32, 40, 50, 63, 80
160 - 5400



LIQV, LIDD
управление расходом
16, 25, 32, 40, 50, 63
60 - 3500



LIDEW, LIDBH
распределители
16, 25, 32, 40, 50, 63, 80
130 - 5600



LIDA, LIDO, LIDB, LIDR
обратные клапаны
16, 25, 32, 40, 50, 63, 80
130 - 5600







Размер
Макс. расход при перепаде давления = 5 бар, л/мин
Глава


Активные картриджные клапаны


LIDAS*
распределители
16, 25, 32, 40, 50
220 - 2000






Пропорциональные патронные дроссели


LICZO,

LIMZO,

LIRZO
переливные, редукционные, компенсаторные
16, 25, 32, 40, 50, 63
200 - 3000



LEQZO-A*-**2
с 2-я каналами
16, 25, 32
140, 230, 350



LIQZO-T*-**2
с 2-я каналами
16, 25, 32, 40, 50
210 - 2000



LIQZO-L*-**2
с 2-я каналами
16, 25, 32, 40, 50, 63, 80
250 - 4500



LIQZO-L*-**3
с 3-я каналами
25, 32, 40, 50, 63, 80
185 - 2100





Примечание:

Наличие символа (*) после номера главы означает, что она на русском языке. В противном случае - на английском.

Кликните на номер главы, чтобы открыть её содержимое. Для этого необходимо, чтобы на Вашем компьютере была установлена программа, позволяющая просматривать PDF файлы , "Acrobat Reader" или "Adobe Reader" не ниже версии 6.0. В случае более ранней версии Вам необходимо каждый раз разрешать Internet Explorer показывать активное содержимое страницы, нажав правой кнопкой на предупреждение о блокирововке активного содержимого.

Патронная (картриджная) аппаратура

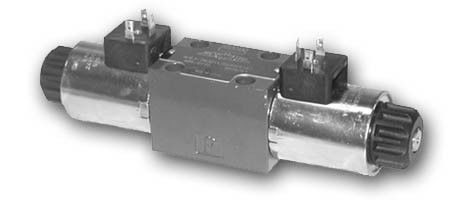

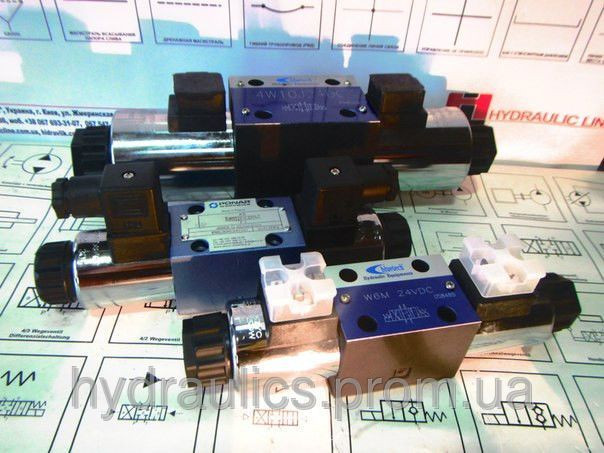

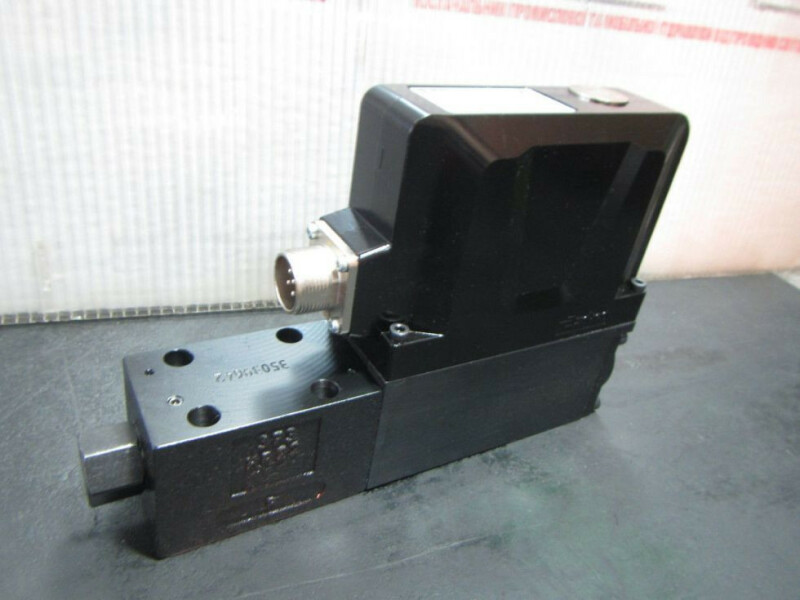

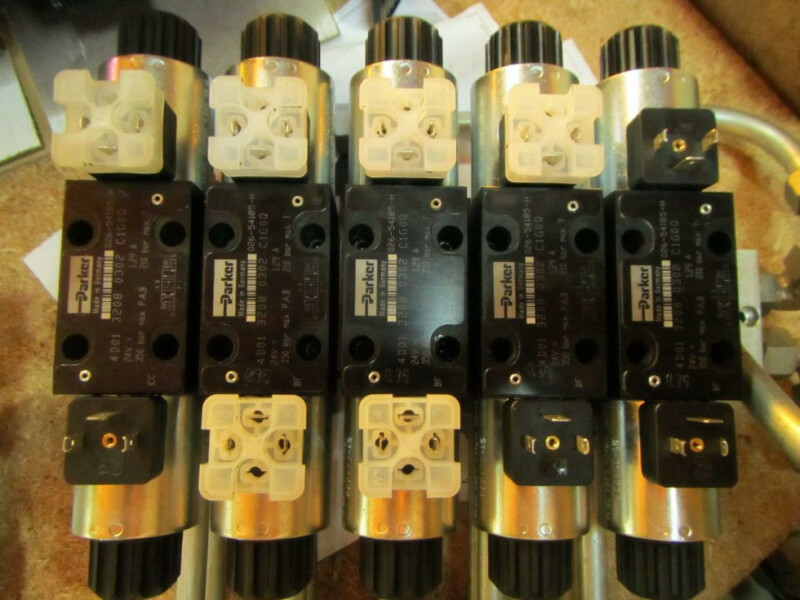

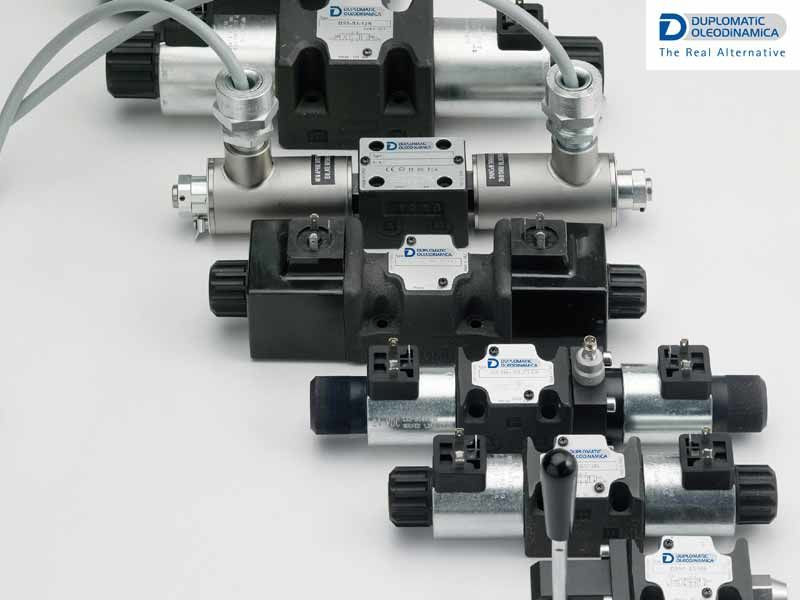

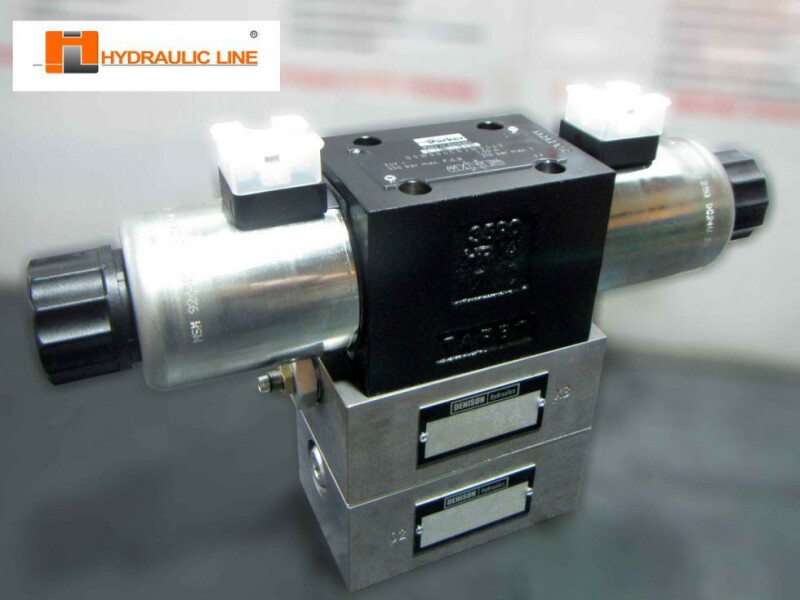

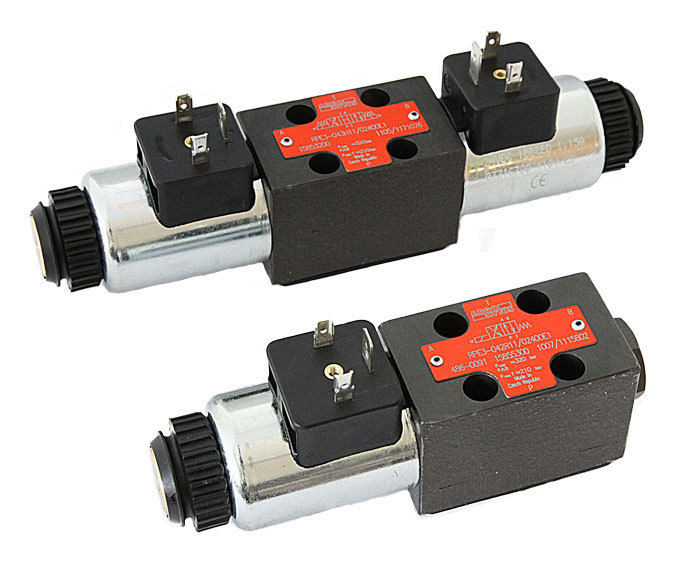

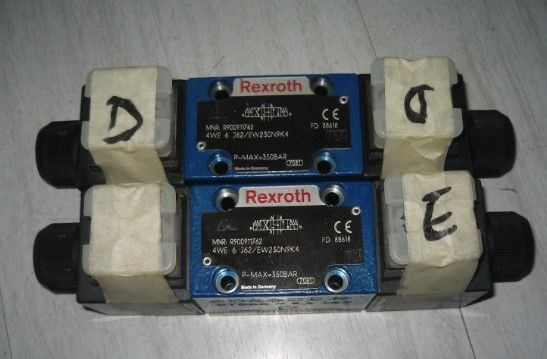

Электромагнитные гидрораспределители

Основным отечественным производителем гидрораспределителей является ОАО Гидроаппарат (Ульяновск). За рубежом электромагнитные гидравлические распределители производят многие фирмы: Parker, Rexroth, Vickers, Duplomatic, Danfoss, Atos spa, Aron, Kladivar, Bosch и др.

Коренным отличием продукции того либо иного производителя является внутреннее строение гидрораспределителя и качество его изготовления. Если практически все распределители перечисленных выше зарубежных производителей по своим гидравлическим характеристикам имеют сравнимое среднеевропейское качество, то распределители отечественного производства существенно уступают им по гидравлическим характеристикам.

При этом, все производимые гидрораспределители по своим габаритно-присоединительным размерам выполнены в соответствие с единым общемировыми стандартом и полностью взаимозаменяемы.

Учитывая вышеизложенное, а также стремление Российских предприятий использовать в оборудовании производственного цикла надежные качественные компоненты, предприятие Техпром совместно с итальянским производителем Atos spa реализует специальную складскую программу для России. Эта программа позволяет в режиме реального времени, со склада, по ценам, сравнимым с отечественными аналогами, приобрести электромагнитные гидрораспределители производства Atos spa.

Предлагаем Вам ознакомиться с номенклатурой представленной продукции и ценами на нее на нашем сайте.

Если Вы не смогли найти интересующую Вас информацию, то специалисты нашего предприятия готовы оказать Вам любую помощь в подборе необходимых компонентов интересующих Вас производителей.







Размер
Макс. расход, л/мин
Глава


Электромагнитные гидрораспределители


DHI , DHU , DHO

гидрораспределитель прямого действия (аналоги: ВЕ6, 1РЕ6)

06
60 - 80



DKE , DKER

гидрораспределитель прямого действия (аналоги: ВЕ10, ВЕХ16)

10
120



DKI,

DKU,

DKOR

гидрораспределители прямого действия (аналоги: ВЕ10, ВЕХ16)

10
100



DLOH, DLOK
с нулевыми утечками
06
12 - 30



DPH*-1, DPH*-2, DPH*-3, DPH*-6
гидрораспределитель с пилотным управлением (аналоги ВЕХ16, 1Р203, 2Р203, 1Р323, 2Р323, Р503)
10, 16, 25, 32
140 - 1000



Взрывозащищенные клапаны



JO-DL
патронные, функция защиты
3/4" - 1 5/16"
40 - 150



Взрывозащищенные гидрораспределители - стандарт ATEX или ГОСГОРТЕХНАДЗОР



Взрывозащищенные гидрораспределители - стандарт UL



Для внутренней защиты - ATEX-устройства



Клапаны из нержавеющей стали для агрессивных сред



Вспомогательное ручное управление для электромагнитных гидрораспределителей






Гидрораспределители с механическим, гидравлическим и пневматическим управлением


DH-0*, DK-1*, DP-2*, DP-3*
гидрораспределитель с ручным и механическим управлением
06, 10, 16, 25
50 - 650



DH-04, DH-05, DK-14, DK-15
гидрораспределитель с гидравлическим управлением
06, 10
50 - 100



DP-*4, DP-*5

16, 25, 32
300 - 1000



DH-08, DH-09, DK-18, DK-19
гидрораспределитель с пневматическим управлением
06,10
50 - 100



DPH-*8, DPH-*9

16, 25, 32
300 - 1000





Примечание:

Наличие символа (*) после номера главы означает, что она на русском языке. В противном случае - на английском.

Кликните на номер главы, чтобы открыть её содержимое. Для этого необходимо, чтобы на Вашем компьютере была установлена программа, позволяющая просматривать PDF файлы, "Acrobat Reader" или "Adobe Reader" не ниже версии 6.0. В случае более ранней версии Вам необходимо каждый раз разрешать Internet Explorer показывать активное содержимое страницы, нажав правой кнопкой на предупреждение о блокирововке активного содержимого.

DS5 гидрораспределитель с электромагнитным управлением, серия 12




Распределитель DS5-S1/10N-D24-K1

Описание распределителей DS3



Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H-4.2-4-O5 и ISO 4401-05.

Материал корпуса (1) гидрораспределителя DS5 - высокопрочный чугун, с достаточно широкими внутренними проходами для уменьшения падения давления потока рабочей жидкости.

В качестве управляющих элементов, применяются маслонаполненные ("ввертные") (2) с легко заменяемыми катушками (3).

Питание электромагнитов может осуществляться от сети постоянного (DC) или переменного (AC) тока, причем питание магнитов рассчитанных на постоянный ток может также осуществляться и от переменного тока, с использованием электроразъемов со встроенным выпрямительным мостом.

Распределители поставляются в 3-х или 4-х линейном исполнении, с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников (4) с различными положениями каналов.

Специальные версии для распределителей DS-5 с электромагнитами DC:

- с внешним дренажным отверстием Y монтажной плите;

- версия с плавным переключением золотника;

- версия с регулируемым временем переключения золотника.



Монтажная поверхность распределителей DS5




Структура обозначения и характеристики гидрораспределителей DS5-...





Структура условного обозначения




DS
-
5
-
S1
-
10
-
N
-
D24
-
K1
-
*











Ручное дублирование:

CM = защитный резиновый колпачок кнопки

ручного дублирования (пропустить если не требуется)







Электрическое соединение катушки:

K1= вилка электроразъёма DIN 43650 (стандартный вариант)






Питание катушек:



Питание постоянным током

D00 = клапан без катушек (см. ПРИМ.)

D12 = 12 В

D24 = 24 В

D110 = 110 В

D220 = 220 В

Питание переменным током

A00 = клапан без катушек (см. ПРИМ.)

A24 = 24 В - 50 Гц

A48 = 48 В - 50 Гц

A110 = 110 В - 50 Гц / 120 В - 60Гц

A230 = 230 В - 50 Hz

F110 = 110 В - 60 Гц

F220 = 220 В - 60 Гц










Уплотнения:

N = Уплотнения NBR для минеральных масел (стандартный вариант)

V = Уплотнения FPM для специальных жидкостей







Серия: (габаритные и монтажные размеры не изменяются от 10 до 19)






Тип золотника (см. параграф 3):



S*

SA*

SB*
TA*

TB*

RK










Размер в соответствии со стандартом CETOP 05







Распределитель с электромагнитным управлением





ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами


Характеристики




Максимальное рабочее давление:



Отверстия: P-A-B

Отверстие T: стандартная версия

Отверстие T: версия с опцией Y






бар
DC
AC


320

210

320
320

140

-


Максимальный расход
л/мин
150
120


Диапазон температур окружающей среды
ºС
-20 ... +50


Диапазон температур рабочей жидкости
ºС
-20 ... +80


Диапазон вязкостей жидкости
сСт
10 ... 400


Рекомендуемая вязкость
сСт
25


Допустимая степень загрязнения жидкости
класс 20/18/15 по

ISO 4406:1999


Масса с одним электромагнитом
кг
4,4
3,6


Масса с двумя электромагнитами
кг
5,9
4,3




Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N).

Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.

Использование жидкостей при температурах свыше 70°C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.





Гидрораспределители DS5 схемы распределения (конфигурации)








Тип S*:

2 электромагнита

3 положения с пружинным центрированием




Распределитель

(катушка)


S1

DS5-S1/10N-D24-K1

(C31-D24K1/10)


S2

DS5-S2/10N-A110-K1

(C25.4-A110-K1/10)


S3

DS5-S3/10N-A230-K1

(C25.4-A230K1/10)


S4

DS5-S4/10N-D24-K1

(C31-D24-K1/10)


S5

DS5-S5/10N-A110-K1

(C25.4-A110-K1/10)


S6

DS5-S6/10N-A230-K1

(C25.4-A230-K1/10)


S7

DS5-S7/10N-A00

(под электромагниты AC)


S8

DS5-S8/10N-D24-K1

(C31-D24-K1/10)


S9

DS5-S9/10N-A110-K1

(C25.4-A110-K1/10)


S10

DS5-S10/10N-A230-K1

(C25.4-A230-K1/10)


S11

DS5-S11/10N-D24-K1

(C31-D24-K1/11)


S17

DS5-S17/10N-D24-K1

(C31-D24-K1/11)


S18

DS5-S18/10N-A110-K1

(C25.4-A110K1/10)


S19

DS5-S19/10N-A230-K1

(C25.4-A230-K1/10)


S20

DS5-S20/10N-A110-K1

(C25.4-A110-K1/10)


S21

DS5-S21/10N-F220-K1

(C25.4-F220-K1/10)


S22

DS5-S22/10N-D00

(под электромагнит DC)


S23

DS5-S23/10N-D24-K1

(C31-D24K1/10)










Тип SA*:

1 электромагнит со стороны A

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


SA1

DS5-SA1/10N-D24-K1

(C31-D24-K1/11)


SA2

DS5-SA2/10N-A110-K1

(C25.4-A110-K1/10)


SA3

DS5-SA3/10N-A230-K1

(C25.4-A230-K1/10)


SA4

DS5-SA4/10N-D24-K1

(C31-D24-K1/11)









Тип TA:

1 электромагнит со стороны A

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


TA

DS5-TA/10N-D24-K1

(C31-D24-K1/10)


TA02

DS5-TA02/10N-A110-K1

(C25.4-A110-K1/10)


TA23

DS5-TA23/10N-A230-K1

(C25.4-A230-K1/10)









Тип RK:

2 электромагнита

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель


RK

DS5-RK/10N-D24-K1










Тип SB*:

1 электромагнит со стороны B

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


SB1

DS5-SB1/10N-D24-K1

(C31-D24-K1/11)


SB2

DS5-SB2/10N-A110-K1

(C25.4-A110-K1/10)


SB3

DS5-SB3/10N-A230-K1

(C25.4-A230-K1/10)


SB4

DS5-SB4/10N-D24-K1

(C31-D24-K1/11)









Тип TB:

1 электромагнит со стороны B

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


TB

DS5-TB/10N-D24-K1

(C31-D24-K1/11)


TB02

DS5-TB02/10N-A110-K1

(C25.4-A110-K1/10)


TB23

DS5-TB23/10N-A230-K1

(C25.4-A230-K1/10)










Помимо типов, показанных на схемах, которые являются наиболее часто используемыми, могут поставляться и другие специальные версии: обратитесь в наш отдел технической поддержки для выяснения их идентификации, пригодности и рабочих диапазонов.




Гидравлические распределители, Гидророраспределители с пилотным управлением



Таблица совместимости гидрораспределителей российских и импортных

Аналоги аппаратуры Atos spa (Италия) и Ульяновск (Россия):





Код Atos


Код российской аппаратуры




Электромагнитные гидрораспределители

Гидрораспределители РЕ – это обновленная конструкция гидрораспределителей ВЕ. Вольтаж катушек может быть любым.




DHI-0631/2-X…


1РЕ6574… ( 1ВЕ6574… )




DHI-0610-X…


1РЕ614А… ( 1ВЕ614А… )




DHI-0611-X…


1РЕ694А…( 1ВЕ694А… )




DHI-0613-X…


1РЕ634А… ( 1ВЕ634А… )




DHI-0632/2-X…


1РЕ6573Е… ( 1ВЕ6573Е… )




DHI-0751-X…


1РЕ6574О… ( 1ВЕ6574О… )




DHI-0710-X…


1РЕ614… ( 1ВЕ614… )




DHI-0711-X…


1РЕ644… ( 1ВЕ644… )




DHI-0713-X…


1РЕ634… ( 1ВЕ634… )




DHI-0714-X…


1РЕ664… ( 1ВЕ664… )




TDHI-0631/2-X…


2РЕ10574… ( 2ВЕ10574… )




TDHI-0610-X…


2РЕ1014А… ( 2ВЕ1014А… )




TDHI-0611-X…


2РЕ1094А… ( 2ВЕ1094А… )




TDHI-0613-X…


2РЕ1034А… ( 2ВЕ1034А… )




TDHI-0632/2-X…


2РЕ10573Е… ( 2ВЕ10573Е… )




TDHI-0751-X…


2РЕ10574О… ( 2ВЕ10574О… )




TDHI-0710-X…


2РЕ1014… ( 2ВЕ1014… )




TDHI-0711-X…


2РЕ1044… ( 2ВЕ1044… )




TDHI-0713-X…


2РЕ1034… ( 2ВЕ1034… )




TDHI-0714-X…


2РЕ1064… ( 2ВЕ1064… )







DKU-1631/2-X…


2РЕ10574… ( 2ВЕ10574… )




DKU-1610-X…


2РЕ1014А… ( 2ВЕ1014А… )




DKU-1611-X…


2РЕ1094А… ( 2ВЕ1094А… )




DKU-1613-X…


2РЕ1034А… ( 2ВЕ1034А… )




DKU-1632/2-X...


2РЕ10573Е… ( 2ВЕ10573Е… )




DKU-1751/2-X...


2РЕ10574О… ( 2ВЕ10574О… )




DKU-1710-X...


2РЕ1014… ( 2ВЕ1014… )




DKU-1711-X...


2РЕ1044… ( 2ВЕ1044… )




DKU-1713-X...


2РЕ1034… ( 2ВЕ1034… )




DKU-1714-X...


2РЕ1064… ( 2ВЕ1064… )




Следующие гидрораспределители двухкаскадные (с пилотным распределителем на 6 мм). У Atos имеются в наличии гидрораспределители Ду 10 (двухкаскадные) также с пилотом на 6 мм. У Ульяновска такая номенклатура продукции полностью отсутствует.




DPHI-2631/2-X...


BEX16574…




DPHI-2610-X...


BEX1614А…




DPHI-2611-X...


BEX1694А…




DPHI-2613-X...


BEX1634А…




DPHI-2632/2-X...


Отсутствует




DPHI-2751/2-X...


BEX16574О…




DPHI-2710-X...


BEX1614…




DPHI-2711-X...


B

• Состояние: Новое
• Номинальный расход жидкости: 60
• Количество гидролиний: 4
• Тип распределителя: Золотниковый
• Тип: Гидрораспределитель
• Максимальный расход жидкости: 60
• Управление: Электромагнитное
• Конструктивное исполнение: Моноблочное
• Максимальное рабочее давление: 35
• Номинальное давление: 35
• Условный проход: 6
• Гарантийный срок: 12
