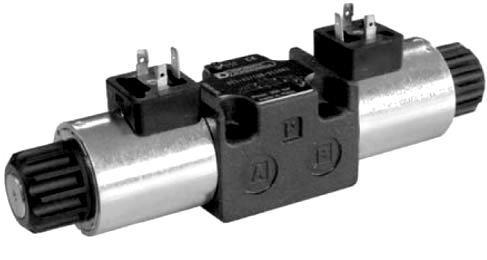

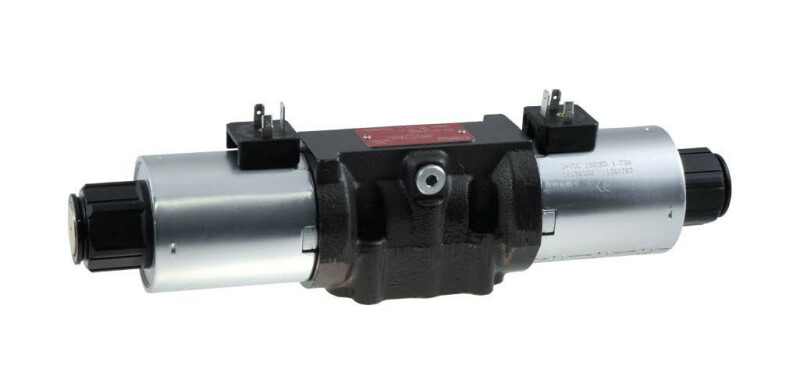

DS5 гидрораспределитель с электромагнитным управлением, серия 12




Распределитель DS5-S1/10N-D24-K1

Описание распределителей DS3



Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H-4.2-4-O5 и ISO 4401-05.

Материал корпуса (1) гидрораспределителя DS5 - высокопрочный чугун, с достаточно широкими внутренними проходами для уменьшения падения давления потока рабочей жидкости.

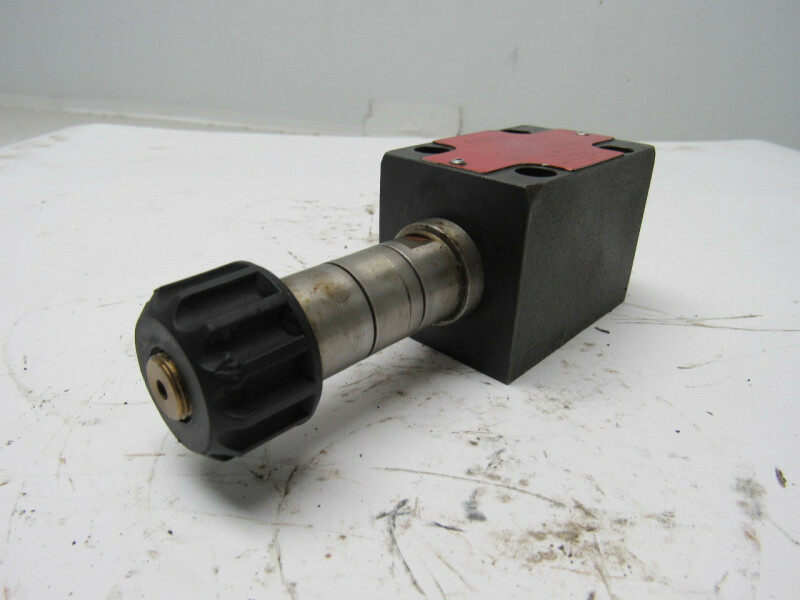

В качестве управляющих элементов, применяются маслонаполненные ("ввертные") (2) с легко заменяемыми катушками (3).

Питание электромагнитов может осуществляться от сети постоянного (DC) или переменного (AC) тока, причем питание магнитов рассчитанных на постоянный ток может также осуществляться и от переменного тока, с использованием электроразъемов со встроенным выпрямительным мостом.

Распределители поставляются в 3-х или 4-х линейном исполнении, с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников (4) с различными положениями каналов.

Специальные версии для распределителей DS-5 с электромагнитами DC:

- с внешним дренажным отверстием Y монтажной плите;

- версия с плавным переключением золотника;

- версия с регулируемым временем переключения золотника.



Монтажная поверхность распределителей DS5




Структура обозначения и характеристики гидрораспределителей DS5-...





Структура условного обозначения




DS
-
5
-
S1
-
10
-
N
-
D24
-
K1
-
*











Ручное дублирование:

CM = защитный резиновый колпачок кнопки

ручного дублирования (пропустить если не требуется)







Электрическое соединение катушки:

K1= вилка электроразъёма DIN 43650 (стандартный вариант)






Питание катушек:



Питание постоянным током

D00 = клапан без катушек (см. ПРИМ.)

D12 = 12 В

D24 = 24 В

D110 = 110 В

D220 = 220 В

Питание переменным током

A00 = клапан без катушек (см. ПРИМ.)

A24 = 24 В - 50 Гц

A48 = 48 В - 50 Гц

A110 = 110 В - 50 Гц / 120 В - 60Гц

A230 = 230 В - 50 Hz

F110 = 110 В - 60 Гц

F220 = 220 В - 60 Гц










Уплотнения:

N = Уплотнения NBR для минеральных масел (стандартный вариант)

V = Уплотнения FPM для специальных жидкостей







Серия: (габаритные и монтажные размеры не изменяются от 10 до 19)






Тип золотника (см. параграф 3):



S*

SA*

SB*
TA*

TB*

RK










Размер в соответствии со стандартом CETOP 05







Распределитель с электромагнитным управлением





ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами


Характеристики




Максимальное рабочее давление:



Отверстия: P-A-B

Отверстие T: стандартная версия

Отверстие T: версия с опцией Y






бар
DC
AC


320

210

320
320

140

-


Максимальный расход
л/мин
150
120


Диапазон температур окружающей среды
ºС
-20 ... +50


Диапазон температур рабочей жидкости
ºС
-20 ... +80


Диапазон вязкостей жидкости
сСт
10 ... 400


Рекомендуемая вязкость
сСт
25


Допустимая степень загрязнения жидкости
класс 20/18/15 по

ISO 4406:1999


Масса с одним электромагнитом
кг
4,4
3,6


Масса с двумя электромагнитами
кг
5,9
4,3




Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N).

Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.

Использование жидкостей при температурах свыше 70°C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.





Гидрораспределители DS5 схемы распределения (конфигурации)








Тип S*:

2 электромагнита

3 положения с пружинным центрированием




Распределитель

(катушка)


S1

DS5-S1/10N-D24-K1

(C31-D24K1/10)


S2

DS5-S2/10N-A110-K1

(C25.4-A110-K1/10)


S3

DS5-S3/10N-A230-K1

(C25.4-A230K1/10)


S4

DS5-S4/10N-D24-K1

(C31-D24-K1/10)


S5

DS5-S5/10N-A110-K1

(C25.4-A110-K1/10)


S6

DS5-S6/10N-A230-K1

(C25.4-A230-K1/10)


S7

DS5-S7/10N-A00

(под электромагниты AC)


S8

DS5-S8/10N-D24-K1

(C31-D24-K1/10)


S9

DS5-S9/10N-A110-K1

(C25.4-A110-K1/10)


S10

DS5-S10/10N-A230-K1

(C25.4-A230-K1/10)


S11

DS5-S11/10N-D24-K1

(C31-D24-K1/11)


S17

DS5-S17/10N-D24-K1

(C31-D24-K1/11)


S18

DS5-S18/10N-A110-K1

(C25.4-A110K1/10)


S19

DS5-S19/10N-A230-K1

(C25.4-A230-K1/10)


S20

DS5-S20/10N-A110-K1

(C25.4-A110-K1/10)


S21

DS5-S21/10N-F220-K1

(C25.4-F220-K1/10)


S22

DS5-S22/10N-D00

(под электромагнит DC)


S23

DS5-S23/10N-D24-K1

(C31-D24K1/10)










Тип SA*:

1 электромагнит со стороны A

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


SA1

DS5-SA1/10N-D24-K1

(C31-D24-K1/11)


SA2

DS5-SA2/10N-A110-K1

(C25.4-A110-K1/10)


SA3

DS5-SA3/10N-A230-K1

(C25.4-A230-K1/10)


SA4

DS5-SA4/10N-D24-K1

(C31-D24-K1/11)









Тип TA:

1 электромагнит со стороны A

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


TA

DS5-TA/10N-D24-K1

(C31-D24-K1/10)


TA02

DS5-TA02/10N-A110-K1

(C25.4-A110-K1/10)


TA23

DS5-TA23/10N-A230-K1

(C25.4-A230-K1/10)









Тип RK:

2 электромагнита

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель


RK

DS5-RK/10N-D24-K1










Тип SB*:

1 электромагнит со стороны B

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


SB1

DS5-SB1/10N-D24-K1

(C31-D24-K1/11)


SB2

DS5-SB2/10N-A110-K1

(C25.4-A110-K1/10)


SB3

DS5-SB3/10N-A230-K1

(C25.4-A230-K1/10)


SB4

DS5-SB4/10N-D24-K1

(C31-D24-K1/11)









Тип TB:

1 электромагнит со стороны B

2 положения (центральное + внешнее)

с пружинным центрированием




Распределитель

(катушка)


TB

DS5-TB/10N-D24-K1

(C31-D24-K1/11)


TB02

DS5-TB02/10N-A110-K1

(C25.4-A110-K1/10)


TB23

DS5-TB23/10N-A230-K1

(C25.4-A230-K1/10)










Помимо типов, показанных на схемах, которые являются наиболее часто используемыми, могут поставляться и другие специальные версии: обратитесь в наш отдел технической поддержки для выяснения их идентификации, пригодности и рабочих диапазонов.
