Направляющие гидрораспределители Duplomatic DS-3

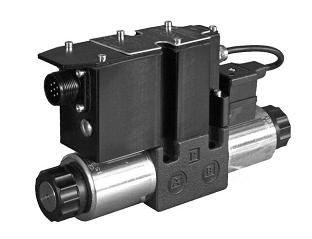

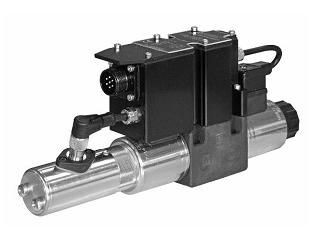

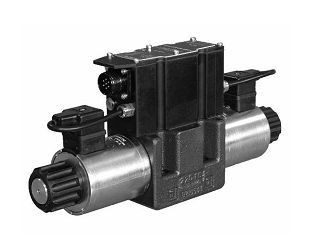

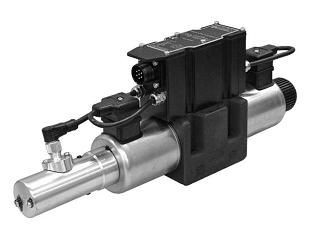

Гидроклапаны Duplomatic прямого действия представляют собой электромагнитные распределители прямого действия с монтажным интерфейсом в соответствии с ISO 4401 (CETOP 3).
Используются для контроля положения и скорости гидравлических приводов.
При открытии клапана поток модулируется пропорционально току, подаваемому на электромагнит.
Такие гидрораспределители могут управляться непосредственно через блок питания управления или с помощью электронных плат управления, которые позволяют в полной мере использовать производительность клапана.
Гидроклапаны также доступны с ручным рычагом.
DS3 гидрораспределитель с электромагнитным управлением, серия 10

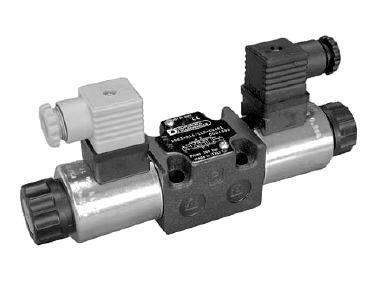

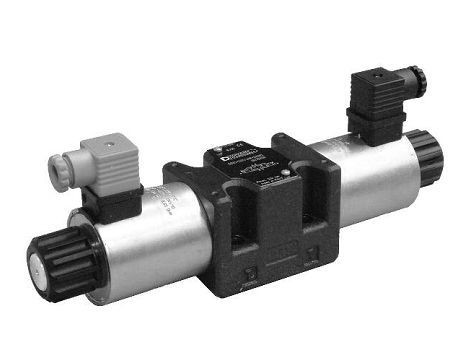

Распределитель DS3-S1/10N-D24-K1
Принцип действия распределителей DS3
Распределитель с монтажной поверхностью в соответствии со стандартами ISO 4401 (CETOP RP121H).
Корпус клапана сделан из высокопрочного литого чугуна с широкими внутренними проходами для уменьшения падения давления потока. Используются маслонаполненные электромагниты со сменными катушками (для получения дополнительной информации об электромагнитах см. ).
Клапан поставляется в 3-х или 4-х линейном исполнении с 2 или 3 положениями и с несколькими взаимозаменяемыми золотниками с различными положениями каналов.
Клапан может поставляться с , рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом (см. параграф 7.2).
Направляющие распределительные клапаны DS3 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться с электроразъемами DUAL DIN 43650.
Направляющие распределительные клапаны DS3 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в конфигурациях для мягкого пуска (см.пар.14),а также с ручным управлением осуществляемым рычагом.
Монтажная поверхность распределителей DS3
Идентификационный код гидрораспределителей DS3-...
Структура условного обозначения
DS
-
3
-
TA
-
10
-
N
-
D24
-
K1
-
*
Ручное дублирование:
пропустить для дублирования встроенного в трубку электромагнита (стандарт)
CM = защитный резиновый колпачок ручного дублирования
CH = рычаг ручного дублирования (только для постоянного тока)
CP = кнопка ручного дублирования (только для постоянного тока)
CPK = кнопка ручного дублирования с фиксатором (только для постоянного тока)
Электрическое соединение катушки:
K1= вилка электроразъёма DIN 43650 (стандартный вариант)
K7= вилка электроразъёма DEUTSCH DT04 2P (поставляется только с катушками D12 и D24)
K12= вилка электроразъёма M12
Катушки с разъемом K1 и электроразъемы DUAL DIN 43650 поставляются вместе
Напряжение питания катушек:
Питание постоянным током
D00 = клапан без катушек (см. ПРИМ.)
D12 = 12 В
D24 = 24 В
D28 = 28 В
D48 = 48 В
D110 = 110 В
D220 = 220 В
Питание переменным током
A00 = клапан без катушек (см. ПРИМ.)
A24 = 24 В - 50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц / 120 В - 60Гц
A230 = 230 В - 50 Hz
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц
Уплотнения:
N = Уплотнения NBR для минеральных масел (стандартный вариант)
V = Уплотнения FPM для специальных жидкостей
Серия: (габаритные и монтажные размеры не изменяются от 10 до 19)
Тип золотника (см. параграф 3):
S*
SA*
SB*
RSA*
RSB*
TA
TB
TA*
TB*
RK
Размер в соответствии со стандартом CETOP 03
Распределитель с электромагнитным управлением
Характеристики
Максимальное рабочее давление:
Отверстия: P-A-B
Отверстие: T
бар
Пост. ток
Перем. ток
350
210
350
160
Максимальный расход
л/мин
100
90
Падение давления Δp-Q
см.пар. 4
Эксплуатационные ограничения
см.пар. 6
Электрические ограничения
см.пар. 7
Электрические разъемы
см.пар. 14
Диапазон температур окружающей среды
ºС
-20 ... +50
Диапазон температур рабочей жидкости
ºС
-20 ... +80
Диапазон вязкостей жидкости
сСт
10 ... 400
Рекомендуемая вязкость
сСт
25
Допустимая степень загрязнения жидкости
класс 20/18/15 по
ISO 4406:1999
Масса с одним электромагнитом
кг
1,5
1,35
Масса с двумя электромагнитами
кг
2,0
1,8
Гидравлические жидкости
Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N). Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.
Использование жидкостей при температурах свыше 80
C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.
ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами
ПРИМЕЧАНИЕ 1: Направляющий электромагнитный клапан DS3 может поставляться с нестандартным защитным покрытие корпуса для функционирования в агрессивной рабочей среде. По поводу выбора одного из видов этого покрытия проконсультируйтесь в нашем отделе технической поддержки.
Гидравлические схемы (конфигурации) распределителей DS3-...
Тип S*:
2 электромагнита
3 положения с пружинным центрированием
Распределитель
(катушка)
S1
DS3-S1/10N-D24-K1
(C22S3-D24-K1/11)
S2
DS3-S2/10N-A110-K1
(C20.6S3-A110-K1/10)
S3
DS3-S3/10N-A230-K1
(C20.6S3-A230-K1/10)
S4
DS3-S4/10N-D24-K1
(C22S3-D24-K1/11)
S5
DS3-S5/10N-A110-K12
(C20.6S3-A110-K12/10)
S6
DS3-S6/10N-A230-K1
(C20.6S3-A230-K1/10)
S7
DS3-S7/10N-A00
(под электромагниты AC)
S8
DS3-S8/10N-D24-K7
(C22S3-D24-K7/11)
S9
DS3-S9/10N-A110-K1
(C20.6S3-A110-K1/10)
S10
DS3-S10/10N-A230-K1
(C20.6S3-A230-K1/10)
S11
DS3-S11/10N-D24-K1
(C22S3-D24-K1/11)
S12
DS3-S12/10N-A24-K1
(C20.6S3-A24-K1/10)
S17
DS3-S17/10N-D24-K1
(C22S3-D24-K1/11)
S18
DS3-S18/10N-A110-K1
(C20.6S3-A110-K1/10)
S19
DS3-S19/10N-A230-K12
(C20.6S3-A230-K12/10)
S20
DS3-S20/10N-A110-K1
(C20.6S3-A110-K1/10)
S21
DS3-S21/10N-F220-K1
(C20.6S3-F220-K1/10)
S22
DS3-S22/10N-D00
(под электромагнит DC)
S23
DS3-S23/10N-D24-K1
(C22S3-D24-K1/11)
S26
DS3-S26/10N-A00
(под электромагниты AC)
S27
DS3-S27/10N-A230-K1
(C20.6S3-A230-K1/10)
S28
DS3-S28/10N-D24-K7
(C22S3-D24-K7/11)
S29
DS3-S29/10N-D00
(под электромагниты DC)
Тип RK:
2 электромагнита
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
RK1
DS3-RK1/10N-D24-K1
RK2
DS3-RK2/10N-A110-K1
RK3
DS3-RK3/10N-A230-K1
RK4
DS3-RK4/10N-D24-K1
Тип SA*:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
SA1
DS3-SA1/10N-D24-K1
(C22S3-D24-K1/11)
SA2
DS3-SA2/10N-A110-K1
(C20.6S3-A110-K1/10)
SA3
DS3-SA3/10N-A230-K1
(C20.6S3-A230-K1/10)
SA4
DS3-SA4/10N-D24-K1
(C22S3-D24-K1/11)
Тип RSA*:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
RSA1
DS3-RSA1/10N-D24-K1
(C22S3-D24-K1/11)
RSA2
DS3-RSA2/10N-A00
(под электромагнит AC)
RSA3
DS3-RSA3/10N-D00
(под электромагнит DC)
RSA4
DS3-RSA4/10N-D24-K1
(C22S3-D24-K1/11)
Тип TA:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
TA
DS3-TA/10N-D24-K1
(C22S3-D24-K1/11)
TA02
DS3-TA02/10N-A110-K1
(C20.6S3-A110-K1/10)
TA23
DS3-TA23/10N-A230-K1
(C20.6S3-A230-K1/10)
Тип TA*:
1 электромагнит со стороны A
2 положения c возвратной пружиной
TA30
DS3-TA30/10N-A110-K1
(с электромагнитом
C20.6S3-A110-K1/10)
TA33
DS3-TA33/10N-D24-K1
(с электромагнитом
C22S3-D24-K1/11)
Тип SB*:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
SB1
DS3-SB1/10N-D24-K1
(C22S3-D24-K1/11)
SB2
DS3-SB2/10N-A110-K1
(C20.6S3-A110-K1/10)
SB3
DS3-SB3/10N-A230-K1
(C20.6S3-A230-K1/10)
SB4
DS3-SB4/10N-D24-K1
(C22S3-D24-K1/11)
Тип RSB*:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
RSB1
DS3-RSB1/10N-D24-K1
(C22S3-D24-K1/11)
RSB2
DS3-RSB2/10N-F220-K1
(C20.6S3-F220-K1/10)
RSB3
DS3-RSB3/10N-A110-K1
(C20.6S3-A110-K1/10)
RSB4
DS3-RSB4/10N-D00
(под электромагнит DC)
Тип TB:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
TB
DS3-TB/10N-D24-K1
(C22S3-D24-K1/11)
TB02
DS3-TB02/10N-A110-K1
(C20.6S3-A110-K1/10)
TB23
DS3-TB23/10N-A230-K1
(C20.6S3-A230-K1/10)
Тип TB*:
1 электромагнит со стороны B
2 положения c возвратной пружиной
TB30
DS3-TB30/10N-A110-K1
(с электромагнитом
C20.6S3-A110-K1/10)
TB33
DS3-TB33/10N-D24-K1
(с электромагнитом
C22S3-D24-K1/11)
Помимо типов, показанных на схемах, которые являются наиболее часто используемыми, могут поставляться и другие специальные версии: обратитесь в наш отдел технической поддержки для выяснения их идентификации, пригодности и рабочих диапазонов.
Duplomatic Oleodinamica представляет собой реальную альтернативу на рынке гидравлических систем на масле. Широкий выбор предлагаемой продукции, решения, осуществлённые системным подразделением и сеть продаж и обслуживания во всём мире гарантируют Заказчикам реальные преимущества по сравнению с конкурентами
.
- Состояние: Новое
- Номинальный расход жидкости: 80
- Количество гидролиний: 4
- Тип распределителя: Золотниковый
- Максимальный расход жидкости: 80
- Управление: Электромагнитное
- Конструктивное исполнение: Моноблочное
- Номинальное давление: 35
- Условный проход: 6
- Гарантийный срок: 12
- Максимальное рабочее давление: 350
