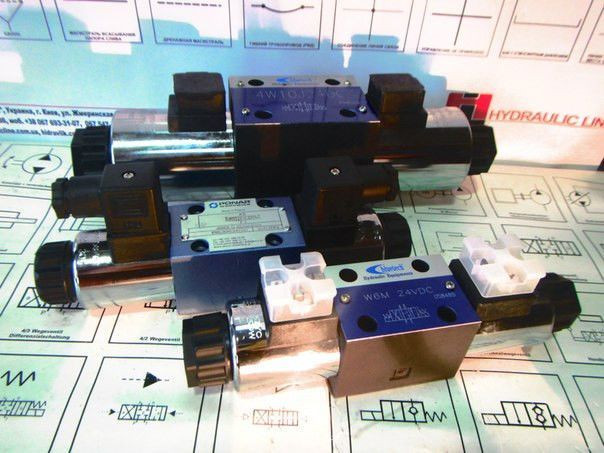

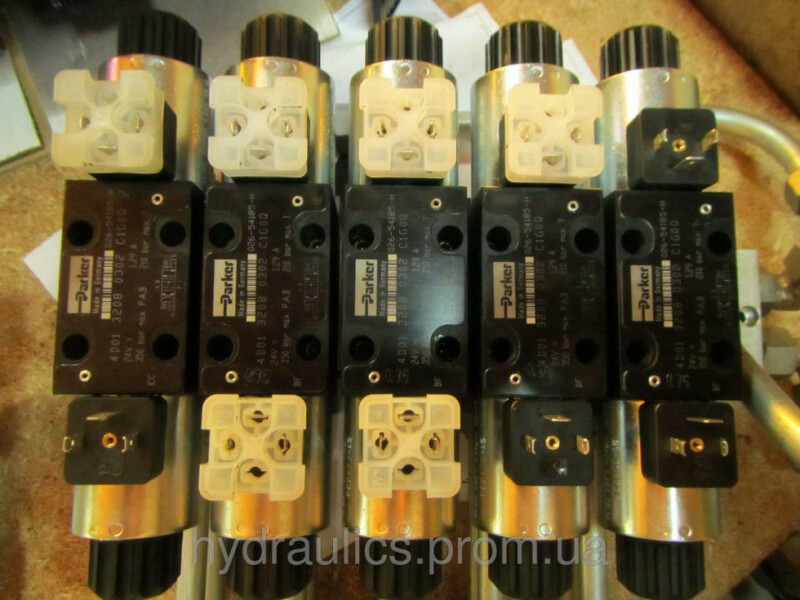

Гидрораспределители Argo Hytos NG 6 (Cetop 3)

Ще 6 фотографій

Гидрораспределители,гидравлические клапана,монтажные плиты, датчики давления,управляющая электроника Argo-HytosКомпания Гидравлик Лайн -является официальным дистрибютором продукции Argo Hytos(Чехия) Гидравлические распределители Клапаны контроля давления Ввертные гидравлические клапаны Пропорциональные клапаны редукционные клапана предохранительные клапаны монтажные плиты системы очистки и контроля чистоты гидравлического масла Компания Argo-Hytos является поставщиком гидравлических компонентов для промышленности и мобильных гидравлических систем распределители с ручным управлением(золотниковые) RPR3-04 30 (8) 320 (4600) D02 (NG4) RPR3-06 80 (21) 350 (5100) D03 (NG6) 4/2 и 4/3 Гидрораспределители с гидравлическим управлением(золотниковые) RPH3-06 80 (21) 350 (5100) D03 (NG6) 4/2 и 4/3 Гидрораспределители с электромагнитным управлением (золотниковые) RPEL1-06 50 (13) 250 (3600) D03 (NG6) RPEK1-03/B 60 (16) 250 (3600) RPE3-04 30 (8) 320 (4600) D02 (NG4) RPE3-06 80 (21) 350 (5100) D03 (NG6) RPEA3-06 80 (21) 350 (5100) D03 (NG6) RPEW4-06 80 (21) 350 (5100) D03 (NG6) RPE4-10 140 (37) 350 (5100) D05 (NG10) RPEW4-10 140 (37) 350 (5100) D05 (NG10) RPEK1-03 20 (5) 250 (3600) 44/2 и 4/3 Гидрораспределители с пилотным управлением(золотниковые) RPEH4-16 300 (79) 320 (4600) D07 (NG16) RPEH4-25 600 (159) 320 (4600) D08 (NG25) 2/2 Електромагнитные ввертные клапаны управления(катриджные) SD2E-B2 60 (16) 350 (5100) 7/8-14 UNF SD2E-A2 30 (8) 350 (5100) 3/4-16 UNF 3/2 Електромагнитные ввертные клапаны управления(катриджные) PD2E 30 (8) 80 (1200) slip-in SD2E-B3 60 (16) 350 (5100) 7/8-14 UNF SD2E-A3 30 (8) 350 (5100) 3/4-16 UNF 4/2 Електромагнитные ввертные клапаны управления(катриджные) SD2E-A4 30 (8) 350 (5100) 3/4-16 UNF SD2E-B4 60 (16) 350 (5100) 7/8-14 UNF 2/2 Електромагнитные ввертные клапаны управления(катриджные) ROE3-04 25 (7) 250 (3600) M22x1,5 SD3E-A2 30 (8) 420 (6100) 3/4-16 UNF SD3E-B2 75 (20) 420 (6100) 7/8-14 UNF 2/2 Електромагнитные ввертные клапаны управления(катриджные) SD1E-A2 30 (8) 350 (5100) 3/4-16 UNF ROE3-06 63 (13) 250 (3600) M22x1,5 2/2 электромагнитные ввертные клапаны управления (картриджные) SD1M-A2/S 20 (5) 250 (3600) 3/4-16 UNF

RPE3-06 гидрораспределители с электромагнитным управлением, Ду = 6 мм




Гидрораспределитель RPE3-063Z11/02400E1

Принцип действия гидрораспределителей RPE3-06












Гидрораспределители RPE3-063H11..., RPE3-063P11..., RPE3-063Y11..., RPE3-063Z11..., RPE3-063C11..., RPE3-062A51..., RPE3-062R21..., RPE3-062R11..., RPE3-062Х11... (Ду=6 мм) с электромагнитным управлением состоят из чугунного корпуса (1), управляющего золотника (5), возвратных пружин (4) и цилиндрических управляющих соленоидов (2, 3).








3-х позиционные RPE3-06 оснащены двумя соленоидами и двумя пружинами. 2-х позиционные распределители снабжены либо одним соленоидом и одной пружиной, либо двумя соленоидами и фиксатором в сборе.








Рабочие соленоиды являются соленоидами постоянного тока. Для питания переменным током соленоиды оснащаются выпрямителями, которые встроены прямо в разъемы А,В (6, 7) или в катушку. Разъемы (6, 7) поворачиваются на 90°. Ослабив крепежную гайку (8), соленоиды можно поворачивать или заменять, не повреждая уплотнения гидрораспределителя.








В случае неисправности соленоида или обесточивания золотник гидрораспределителя можно перемещать с помощью перехода на ручное управление (9), при условии, что давление в канале Т не превышает 25 бар.






Базовое покрытие корпуса гидрораспределителя (1) - фосфатирование, покрытие соленоидов (2, 3) - цинкование.









Преимущества гидрораспределителей RPE3-06


Цилиндрические соленоиды переменного или постоянного тока со съемными катушками - электрический разъем может поворачиваться в любом направлении на 90°.
Основное исполнение: 4/3-, 4/2- линейные гидрораспределители с электромагнитным управлением, типоразмер 06, максимальное рабочее давление до 320 бар, максимальный расход рабочей жидкости до 80 л/мин.
Четырехкамерный - снижение функционала зависит от вязкости жидкости.
Смазка золотников основных магистралей.
Кнопка перехода на ручное управление.
Монтажные размеры согласно ISO 4401-03-02-0-94, DIN 24 340-А6.
Изделия сертифицированы по CSA (сертификат предоставляется по запросу потребителя).










1 Идентификационный код гидрораспределителей RPE3-06...





Структура условного обозначения




RPE3
-
06

3

Z11
/
02400

E1

*

*











Переход на ручное управление:

без обознач. = стандартный.







Электрический разъём по EN 1745301-803-A:

без обознач. = без разъёма.







Тип катушки соленоида:

E1 = с разъёмом по DIN;

E2 = с разъёмом по DIN и гасящим диодом;

E3 = с разъёмом по AMP;

E4 = с разъёмом по AMP и гасящим диодом;

E5 = со встроенным выпрямителем и разъёмом по DIN.







Номинальное напряжение питания соленоидов:



Питание постоянным током

01200 = 12 В

02400 = 24 В

04800 = 48 В

Питание переменным током

02450 = 24 В

11550 = 115 В

23050 = 230 В











Обозначение золотника (см. таблицу 2 ниже):



Z11

C11

H11

P11

Y11
L21

B11

Y41

Z21

C41
F11
R11

R21

A51

P51

Y51
C51

Z51

Z71

Z81

Z91
R31

H51

F51
Z11

X11

C11

H11

K11
N11

F11
X25

J15

J75











Количество рабочих положений:

2 = 2-х позиционный;

3 = 3-х позиционный.







06 = типоразмер в соответствии со стандартом CETOP 03 (Ду=6 мм)







RPE3 = с электромагнитным управлением






Характеристики




Максимальное рабочее давление:



Отверстия: P-A-B

Отверстие: T






бар
Пост. ток
Перем. ток


320

210
320

210


Максимальный расход
л/мин
80
80


Диапазон температур окружающей среды
ºС
до +50


Диапазон температур рабочей жидкости
ºС
-20 ... +80


Диапазон вязкостей жидкости
сСт
20 ... 400


Рекомендуемая вязкость
сСт
25


Класс чистоты рабочей жидкости
класс 20/18/15 по

ISO 440 (1999)


Максимально друпстимое колебание напряжения


пост. ток: ±10%


Максимальная частота переключений


1/ч


15000


Эксплуатационный ресурс
циклы
107


Монтажное положение
по выбору


Масса с одним электромагнитом
кг
1,6
1,6


Масса с двумя электромагнитами
кг
2,2
1,2



Примечание: использование жидкостей при температурах свыше 80 °C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок.




2 Конфигурации золотников (гидравлические схемы) распределителей RPE3-06







ПРИМЕЧАНИЕ: Эксплуатационные ограничения максимальной гидравлической мощности, передаваемой золотником, замеряются при v=32 мм/с² и t=40 °.




3 Габаритные и присоединительные размеры распределителей RPE3-06






Гидрораспределитель RPE3-063H11/02400E1
Гидрораспределитель RPE3-063H11/11550E5


Гидрораспределитель RPE3-063P11/02400E1
Гидрораспределитель RPE3-063P11/11550E5


Гидрораспределитель RPE3-063Y11/02400E1
Гидрораспределитель RPE3-063Y11/11550E5


Гидрораспределитель RPE3-063Z11/02400E1
Гидрораспределитель RPE3-063Z11/11550E5


Гидрораспределитель RPE3-063C11/02400E1
Гидрораспределитель RPE3-063C11/11550E5


Гидрораспределитель RPE3-062A51/02400E1
Гидрораспределитель RPE3-062A51/11550E5


Гидрораспределитель RPE3-062R21/02400E1
Гидрораспределитель RPE3-062R21/11550E5


Гидрораспределитель RPE3-062R11/02400E1
Гидрораспределитель RPE3-062R11/11550E5


Гидрораспределитель RPE3-062X11/02400E1
Гидрораспределитель RPE3-062X11/11550E5


Гидрораспределитель RPE3-063H11/23050E5
Гидрораспределитель RPE3-063H11/01200E1


Гидрораспределитель RPE3-063P11/23050E5
Гидрораспределитель RPE3-063P11/01200E1


Гидрораспределитель RPE3-063Y11/23050E5
Гидрораспределитель RPE3-063Y11/01200E1


Гидрораспределитель RPE3-063Z11/23050E5
Гидрораспределитель RPE3-063Z11/01200E1


Гидрораспределитель RPE3-063C11/23050E5
Гидрораспределитель RPE3-063C11/01200E1


RPE3-062A51/23050E5
Гидрораспределитель RPE3-062A51/01200E1


Гидрораспределитель RPE3-062R21/23050E5
Гидрораспределитель RPE3-062R21/01200E1


Гидрораспределитель RPE3-062R11/23050E5
Гидрораспределитель RPE3-062R11/01200E1


Гидрораспределитель RPE3-062X11/23050E5
Гидрораспределитель RPE3-062X11/01200E1




4 Предпочтительные типы гидрораспределителей RPE3-06... для подбора аналогов

Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей Argo-Hytos RPE3-06... из наличия можно, отправив заявку на электронную почту (в правом верхнем








типа WE являются золотниковыми гидрораспределителями с электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока.


Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).


В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.


Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.


После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.


Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).


Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.







Монтажная поверхность распределителей 4WE6





Идентификационный код и параметры гидрораспределителей Rexroth 4WE6...6...





Структура условного обозначения




4WE

6

Е

6X/

*

E

G24

N9 K4











Ручное дублирование:

N9 = со скрытым ручным дублированием (стандарт)

N = с ручным дублированием

без обознач. = без ручного дублирования



Наличие электроразъёма:

K4 = без электроразъёма (стандарт)







Напряжение питания:

G24 = постоянный ток 24 В

W230 = переменный ток 230 В 50/60 Гц

W110 = Переменный ток 120 В или 110 В 50/60 Гц







E = Мокрый магнит повышенной мощности (работающий в масле) со съемной катушкой







Тип возврата золотника:

без обознач. = с пружинным возвратом

O = без пружинного возврата

OF = без пружинного возврата с фиксатором







Серия 6X: от 60 до 69 неизменные установочные и присоединительные размеры






Тип золотника (см. гидросхемы ниже):



A

B

C

D
Y

E

F

T
H

J

Q

L
M

P

R

V
W

U

G










Типоразмер (условный проход) 6







Четырёхлинейный с работающими в масле электромагнитами постоянного или переменного тока






Характеристики




Максимальное рабочее давление:



Отверстия: P-A-B

Отверстие: T






бар
Пост. ток
Перем. ток


350

210
350

160


Максимальный расход
л/мин
80
60


Рабочая жидкость
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)


Диапазон температур рабочей жидкости
ºС
-30 ... +80


Температура окружающей среды
ºС
до +50


Диапазон вязкостей жидкости
сСт
25 ... 2320


Допустимая степень загрязнения жидкости
класс 20/18/15 по

ISO 4406:1999


Время выдерживания в переключенном состоянии
длительное


Масса с одним электромагнитом
кг
1,45


Масса с двумя электромагнитами
кг
1,95






ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.

ПРИМЕЧАНИЕ 1: Требования по контролю состояния рабочей жидкости, а также предельные значения загрязнений даны в техническом паспорте R-RS 07300. Для выбора фильтров см. технические паспорта R-RS 50070, R-RS 50076, R-RS 50081, R-RS 50086, R-RS 50087 и R-RS 50088.




Гидравлические схемы (конфигурации) распределителей Rexroth 4WE6 серии 60-69







ПРИМЕЧАНИЕ: Условное обозначение Е только с положением "а" указывается при заказе, как ...ЕА...

ПРИМЕЧАНИЕ 1: Условное обозначение E1- : P – A/B предварительная разгрузка от давления.

Осторожно: избегайте превышения допустимого давления при применении дифференциального гидроцилиндра!




Предпочтительные типы гидрораспределителей Rexroth 4WE6...6X для подбора аналогов




Гидрораспределитель 4WE 6 J6X/EG12N9K4
Гидрораспределитель 4WE 6 W6X/EG24N9K4


Гидрораспределитель 3WE 6 A6X/EG24N9K4
Гидрораспределитель 4WE 6 Y6X/EG24N9K4


Гидрораспределитель 3WE 6 B6X/EG24N9K4
Гидрораспределитель 4WE 6 D6X/EW110N9K4


Гидрораспределитель 4WE 6 C6X/EG24N9K4
Гидрораспределитель 4WE 6 D6X/OFEW110N9K4


Гидрораспределитель 4WE 6 C6X/OFEG24N9K4
Гидрораспределитель 4WE 6 E6X/EW110N9K4


Гидрораспределитель 4WE 6 D6X/EG24N9K4
Гидрораспределитель 4WE 6 J6X/EW110N9K4


Гидрораспределитель 4WE 6 D6X/OFEG24N9K4
Гидрораспределитель 4WE 6 A6X/EW230N9K4


Гидрораспределитель 4WE 6 E6X/EG24N9K4
Гидрораспределитель 4WE 6 B6X/EW230N9K4


Гидрораспределитель 4WE 6 G6X/EG24N9K4
Гидрораспределитель 4WE 6 C6X/EW230N9K4


Гидрораспределитель 4WE 6 H6X/EG24N9K4
Гидрораспределитель 4WE 6 D6X/EW230N9K4


Гидрораспределитель 4WE 6 HA6X/EG24N9K4
Гидрораспределитель 4WE 6 D6X/OFEW230N9K4


Гидрораспределитель 4WE 6 J6X/EG24N9K4
Гидрораспределитель 4WE 6 E6X/EW230N9K4


Гидрораспределитель 4WE 6 M6X/EG24N9K4
Гидрораспределитель 4WE 6 G6X/EW230N9K4


4WE 6 Q6X/EG24N9K4
Гидрораспределитель 4WE 6 H6X/EW230N9K4


Гидрораспределитель 4WE 6 R6X/EG24N9K4
Гидрораспределитель 4WE 6 HA6X/EW230N9K4


Гидрораспределитель 4WE 6 T6X/EG24N9K4
Гидрораспределитель 4WE 6 J6X/EW230N9K4



Гидрораспределитель 4WE 6 U6X/EG24N9K4










Гидрораспределитель 4WE 6 Y6X/EW230N9K4

  • Управление: Электромагнитное
  • Количество рабочих позиций: 3
  • Максимальная кинематическая вязкость вещества: 68
  • Минимальная кинематическая вязкость вещества: 20
  • Тип распределителя: Золотниковый
  • Максимальная температура рабочей жидкости: 60
  • Минимальная температура рабочей жидкости: 5
  • Состояние: Новое
  • Количество золотников: 1
  • Тонкость фильтрации: 30
