Компания «Гидравлик Лайн» предоставляет возможность купить гидрораспределители в Киеве по доступной цене. Мы предлагаем широкий ассортимент: направляющие и дросселирующие гидрораспределители золотникового, кранового и клапанного типа с ручным, механическим, электрическим и гидравлическим управлением ведущих мировых производителей

Гидрораспределитель используется в различных видах техники. Среди них полиграфическая техника, пожарная, сельскохозяйственная техника, дорожная и другая. Гидрораспределитель обеспечивает остановку, пуск или изменение потока рабочей жидкости в гидросистемах станков, прессов и другой техники с широким диапазоном рабочих давлений (от 0 до 2000 бар). Делятся гидрораспределители на дросселирующие и направляющие.

Направляющие распределители обеспечивают изменение или прекращение потока жидкости за счёт закрытия или открытия определенных проходных сечений.

Дросселирующий гидрораспределитель способен контролировать расход и направление движение жидкости. Можно сказать, что дросселирующие гидрораспределители являются комбинацией направляющего и регулируемых распределителей с совмещенным управлением.






Рабочее давление

р = ... 350 бар





Макс. Пропускная способность


Ро = 500 л / мин














типа WE являются золотниковыми гидрораспределителями с электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока.


Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).


В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.


Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.


После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.


Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).


Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.

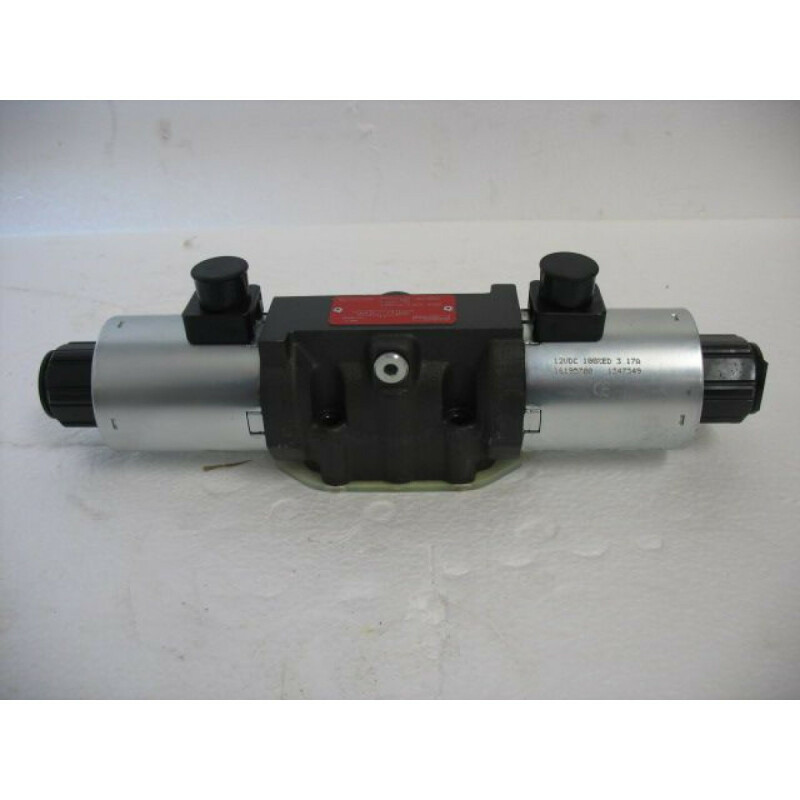

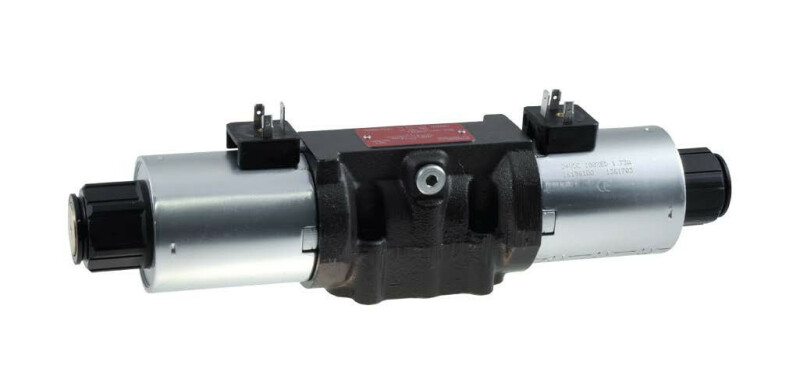

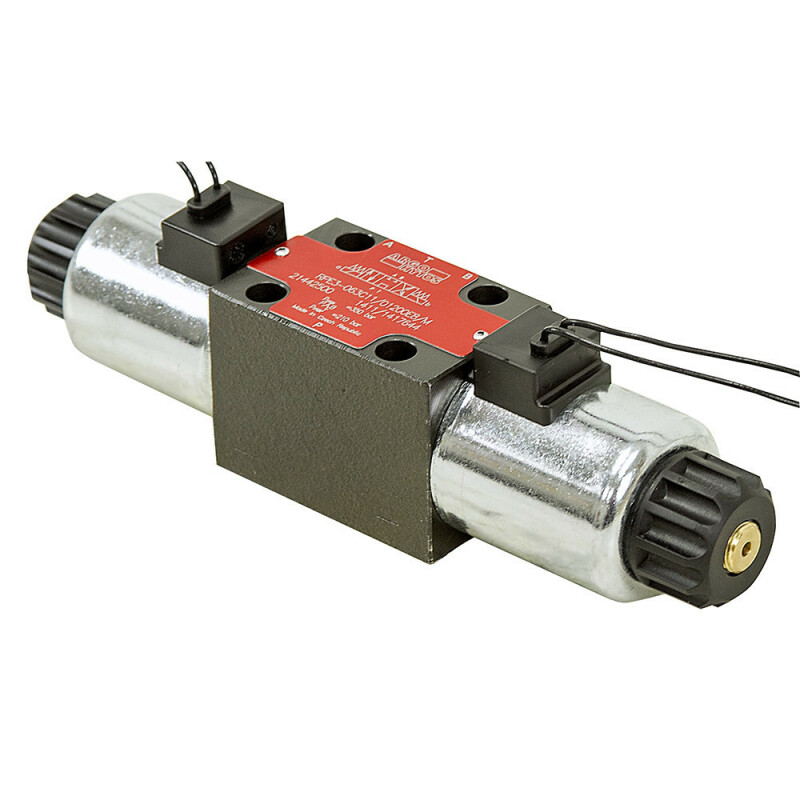

Гидрораспределители RPE3-063H11..., RPE3-063P11..., RPE3-063Y11..., RPE3-063Z11..., RPE3-063C11..., RPE3-062A51..., RPE3-062R21..., RPE3-062R11..., RPE3-062Х11... (Ду=6 мм) с электромагнитным управлением состоят из чугунного корпуса (1), управляющего золотника (5), возвратных пружин (4) и цилиндрических управляющих соленоидов (2, 3).


3-х позиционные RPE3-06 оснащены двумя соленоидами и двумя пружинами. 2-х позиционные распределители снабжены либо одним соленоидом и одной пружиной, либо двумя соленоидами и фиксатором в сборе.


Рабочие соленоиды являются соленоидами постоянного тока. Для питания переменным током соленоиды оснащаются выпрямителями, которые встроены прямо в разъемы А,В (6, 7) или в катушку. Разъемы (6, 7) поворачиваются на 90°. Ослабив крепежную гайку (8), соленоиды можно поворачивать или заменять, не повреждая уплотнения гидрораспределителя.


В случае неисправности соленоида или обесточивания золотник гидрораспределителя можно перемещать с помощью перехода на ручное управление (9), при условии, что давление в канале Т не превышает 25 бар.


Базовое покрытие корпуса гидрораспределителя (1) - фосфатирование, покрытие соленоидов (2, 3) - цинкование.









Преимущества гидрораспределителей RPE3-06


Цилиндрические соленоиды переменного или постоянного тока со съемными катушками - электрический разъем может поворачиваться в любом направлении на 90°.
Основное исполнение: 4/3-, 4/2- линейные гидрораспределители с электромагнитным управлением, типоразмер 06, максимальное рабочее давление до 320 бар, максимальный расход рабочей жидкости до 80 л/мин.
Четырехкамерный - снижение функционала зависит от вязкости жидкости.
Смазка золотников основных магистралей.
Кнопка перехода на ручное управление.
Монтажные размеры согласно ISO 4401-03-02-0-94, DIN 24 340-А6.
Изделия сертифицированы по CSA (сертификат предоставляется по запросу потребителя).










1 Идентификационный код гидрораспределителей RPE3-06...






Структура условного обозначения




RPE3
-
06

3

Z11
/
02400

E1

*

*











Переход на ручное управление:

без обознач. = стандартный.







Электрический разъём по EN 1745301-803-A:

без обознач. = без разъёма.







Тип катушки соленоида:

E1 = с разъёмом по DIN;

E2 = с разъёмом по DIN и гасящим диодом;

E3 = с разъёмом по AMP;

E4 = с разъёмом по AMP и гасящим диодом;

E5 = со встроенным выпрямителем и разъёмом по DIN.






Номинальное напряжение питания соленоидов:



Питание постоянным током

01200 = 12 В

02400 = 24 В

04800 = 48 В

Питание переменным током

02450 = 24 В

11550 = 115 В

23050 = 230 В









Обозначение золотника (см. таблицу 2 ниже):



Z11

C11

H11

P11

Y11
L21

B11

Y41

Z21

C41
F11
R11

R21

A51

P51

Y51
C51

Z51

Z71

Z81

Z91
R31

H51

F51
Z11

X11

C11

H11

K11
N11

F11
X25

J15

J75










Количество рабочих положений:

2 = 2-х позиционный;

3 = 3-х позиционный.







06 = типоразмер в соответствии со стандартом CETOP 03 (Ду=6 мм)







RPE3 = с электромагнитным управлением






Характеристики




Максимальное рабочее давление:



Отверстия: P-A-B

Отверстие: T






бар
Пост. ток
Перем. ток


320

210
320

210


Максимальный расход
л/мин
80
80


Диапазон температур окружающей среды
ºС
до +50


Диапазон температур рабочей жидкости
ºС
-20 ... +80


Диапазон вязкостей жидкости
сСт
20 ... 400


Рекомендуемая вязкость
сСт
25


Класс чистоты рабочей жидкости
класс 20/18/15 по

ISO 440 (1999)


Максимально друпстимое колебание напряжения


пост. ток: ±10%


Максимальная частота переключений


1/ч


15000


Эксплуатационный ресурс
циклы
107


Монтажное положение
по выбору


Масса с одним электромагнитом
кг
1,6
1,6


Масса с двумя электромагнитами
кг
2,2
1,2



Примечание: использование жидкостей при температурах свыше 80 °C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок

• Условный проход: 6
• Управление: Электромагнитное
• Состояние: Новое
• Тип распределителя: Золотниковый
• Количество гидролиний: 4
